Почему же не работает ваш
подавитель, как вам обещали?
Игорь Михайлович Прокопенко.
Руководитель инженерно-конструкторского отдела и
отдела гарантийного обслуживания и ремонта
К нам позвонил покупатель и заявил, что прибор, купленный в нашей компании, Терминатор-200 работает не более чем на 20 метров и то в чистом поле, а в городе он вообще ничего не давит. В ходе разговора нам удалось выяснить, что прибор куплен не в нашей компании, но вот все наклейки и инструкции наши. Где купили прибор, покупатель не сообщил, но заверял что это наше оборудование. К сожалению, дистанционно по телефону нам ничего не удалось решить, и мы пригласили покупателя в наш офис.
Через несколько дней он приехал к нам с прибором. При первом, беглом взгляде наши инженеры отметили, что прибор выглядит как наш, но вот есть несколько отличий, которые определить можем только мы. Нас заинтересовал прибор, и мы взяли измерительное оборудование и отвертки.
Через 3 минуты все стало ясно - прибор полный "левак", собранный и купленный непонятно где. Мы были очень удивлены. Наклейки - наши, инструкция - как у нас. А вот прибор точно не наш. Покупатель признался, что купил этот подавитель в интернет-магазине.
То, что было внутри прибора нас поразило! Такой откровенной халтуры мы не видели давно. Налицо подделка. И не самая лучшая.

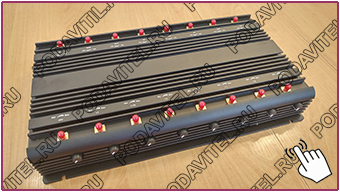

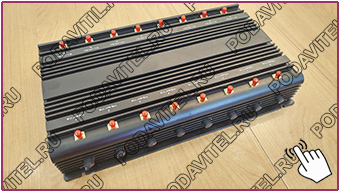

Слева подделка - прибор, который принес покупатель, справа наш прибор. На первый взгляд никаких отличий. Такие же ребра для охлаждения, такие же колпачки, такие же регуляторы дальности подавления. Единственное что сразу бросилось в глаза это вес - наш прибор был в 2 раза тяжелее принесенного. Это говорит о материале, их которого сделан подавитель. А значит в плане теплоотдачи и теплоемкости наш прибор будет намного лучше

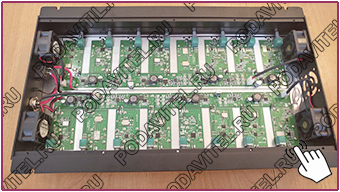

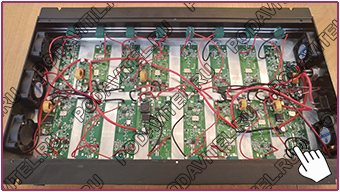

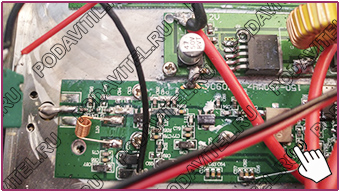

А вот то что находиться внутри поддельного подавителя нас просто "убило" - огромное количество проводов которые соединяли между собой платы (слева) не оставили никакого сомнения о происхождении подавителя - все сделано "на коленке". В процессе транспортировки и тряски провод может отвалиться и закоротить на корпус. Мало того что сгорит прибор, но еще и удар током пользователю обеспечен! В нашем подавителе (справа) таких "соплей" нет. Пайка выполнена на профессиональном оборудовании.

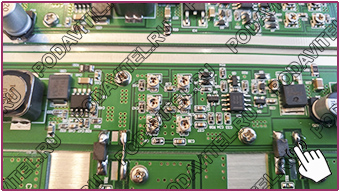

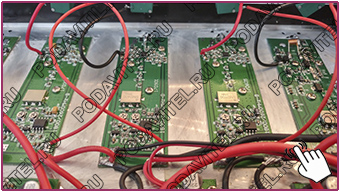

Очень легко убедиться в том, что прибор не просто "плохо работает" - он еще и опасен в эксплуатации, так большое колличество проводов рано или поздно отвалиться, при этом наводки, которые обеспечивают эти провода так же негативно влияют на работу прибора. Регуляторы "висят в воздухе" и рано или поздно они начнут прокручиваться, а это приведет к отрыву провода. На нашем приборе регуляторы намертво припаяны к плате и никуда "не убегут"

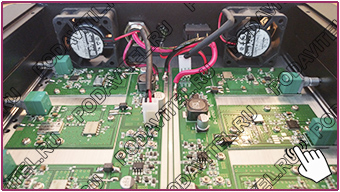

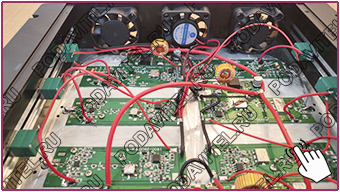

Из трех вентиляторов работал только один - центральный (с наклейкой), остальные два были сделаны "для красоты", но даже этот один работающий вентилятор не обеспечивал качественного продува прибора и уже через 30 минут на подавителе межно было жарить блины - это прямой путь в могилу! у нашего прибора всего два вентилятора, но их мощность рассчитана таким образом что бы обеспечить необходимый обдув прибора и при этом что бы они не создавали излишний шум - это основной бич подавителей высокой мощности - они очень сильно шумат. Наши нет!

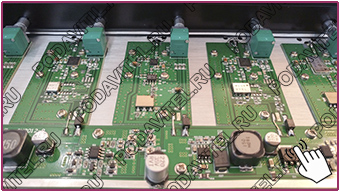

Сложно комментировать очевидные вещи. Очевидно, что левый прибор сделан кустарным образом: огромное количество припоя, термопаста размазанная где надо и где не надо. Даже на этой фотографии видно, что ребята сэкономили как минимум 4 болта, а по всему прибору мы насчитали "экономию" 16 болтов. Но даже и те болты, которые присутствовали были вкручены наполовину и совершенно не прижимали платы к корпусу. На нашем приборе (справа) видно, что плата плотно прилегает к корпусу, а значит все тепло с плат тут же через термопасту уходит в корпус и плата не перегревается!
Окей, решили мы. И взялись тестировать прибор на нашем анализаторе спектра. Как он работает и для чего он нужен мы подробно писали раньше - подробнее читайте тут.
И тут нас ждало очередное разочарование - из 16-ти частот у прибора ОТЛИЧНО были настроены только 5, еще 6 штук были настроены УДОВЛЕТВОРИТЕЛЬНО. А вот 5 вообще не попадали в заявленный диапазон или работали на частотах, которые не используются в России - это американские частоты!
В принципе да, наши приборы, которые мы получаем, тоже не всегда идеально дают ту частоту, которая заявлена (каждый прибор перед продажей мы тестируем на анализаторе и подстраиваем, если он сбился). В процессе транспортировки из Китая приборы испытывают сильные вибрации, плюс их кидают при перегрузках и так далее - вследствии этого настройки иногда, но все же сбиваются, НО НЕ ПЯТЬ ЖЕ ЧАСТОТ В ОДНОМ ПРИБОРЕ!
Создалось впечатление, что в данном приборе частоты настраивали ВРУЧНУЮ, без использования дорогого оборудования (к слову, анализатор спектра который используем мы сделан в Японии и стоил более 1800 долларов и это еще не самое дорогое оборудование, наши партнеры в Китае используют профессиональный многоканальный анализатор за 17000 долларов!)
Судя по тому, что в приборе использовались частоты, которых нет в России прибор был сделан не для нашего рынка, либо поставщики просто не понимают какие частоты нужно давить в России.
Таблица частот в нашем приборе и "фейковом" экземпляре
Частота ПОДДЕЛКА
Комментарии
Частота НАШ ПРИБОР
Комментарии
1
130-190
Радио F1
130-190
Радио F1
2
380-500
Радио F2 - не настроены
380-800
Радио F2
3
280-410
Радио F3 - не настроены
290-420
Радио F3
4
2320-2370
LTE2300 - не
подходит для России
400-510
Радио F4
5
1570-1610
GPS L1
1570-1610
GPS L1
6
1220-1320
GPS L2 - не настроены
1200-1300
GPS L2
7
1380-1400
GPS L3
1380-1400
GPS L3
8
1785-1850
LTE1700 - не
подходит для России
850-900
4G Mobile
9
606-678
LTE600 - не
подходит для России
780-820
4G Mobile
10
2440-2505
Wi-Fi - не настроены
2400-2500
Wi-Fi
11
2470-2500
Bluetooth - не настроены
2450-2485
Bluetooth
12
824-849
GSM850 - не
подходит для России
925-960
GSM900
13
1930-1990
GSM1900 - не
подходит для России
1805-1880
GSM1800
14
2110-2170
3G
2110-2170
3G
15
2610-2700
4G1
2610-2700
4G1
16
2480-2520
4G2 - не настроены
2500-2570
4G2

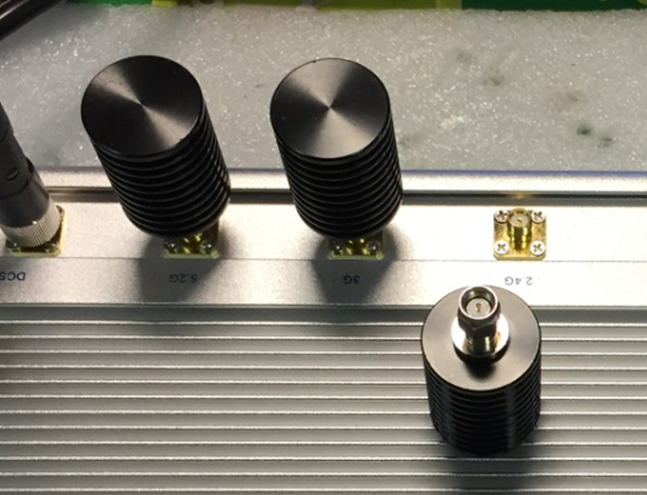

Заключительным этапом тестирования прибора было измерения мощности излучения на КАЖДЫЙ канал. Это одна из важнейших характеристик, от которой напрямую зависит дальность подавления. Так же существуют еще много разных характеристик - КПД антенны и так далее... Для измерений мощности у нас так же есть оборудование, которое визуально показывает мощность каждого канала. Рассказывать что это за оборудование и демонстрировать его нет смысла. Однако вот такие интересные штуки для сбора мощности с антенн опубликовать стоит.
В общем то удивляться мы перестали раньше - то, что получили мы в ходе измерений было закономерным: мощность фейкового прибора была примерно в 2,5-15 раз меньше заявленной. Ну этого и следовало ожидать от такого качества сборки! Мы решили, что не имеет смысла проверять мощность каждого канала фейкового прибора, так как он наполовину расстроен.
Решено было сделать только замеры "правильно настроенных частот". Однако в самом конце мы получили такой СЮРПРИЗ, что наш посетитель громко выругался матом и ушел, БРОСИВ У НАС ЭТОТ ПРИБОР... ну, обо все по порядку.
Таблица мощности в нашем приборе и "фейковом" экземпляре
ПОДДЕЛКА
НАШ ПРИБОР
Частота 2100 (3G) - разница в мощности 2,5 раза
Частота 2400 (Wi-Fi) - разница в мощности 4,8 раз
Частота 2600-2700MHz (4G1) - разница в мощности 13,5 раз
Исследования прибора длилось уже порядка 3-х часов и в наших планах было проверить как минимум еще 4 частоты, что бы сделать полный анализ "пациента". В принципе, уже судя по его внутренностям, можно было сделать вывод о приборе, но нам хотелось полностью сделать исследование. И мы упорно шли к цели.
Видимо в какой то момент прибор "понял" что его раскусили и выдал такой фокус, что мы все просто обалдели. Где-то в середине испытаний у фейкового прибора РЕЗКО ЗАДЫМИЛСЯ БЛОК ПИТАНИЯ, РАЗДАЛСЯ ВЗРЫВ и ОН ЗАГОРЕЛСЯ!!! Перепугались, конечно же все, но больше всего такой подлости не ожидал наш горе-покупатель. Со словами "пиз...ц котенку" он попрощался и просто ушел из нашего офиса. Дальнейшие исследования были нецелесообразны.

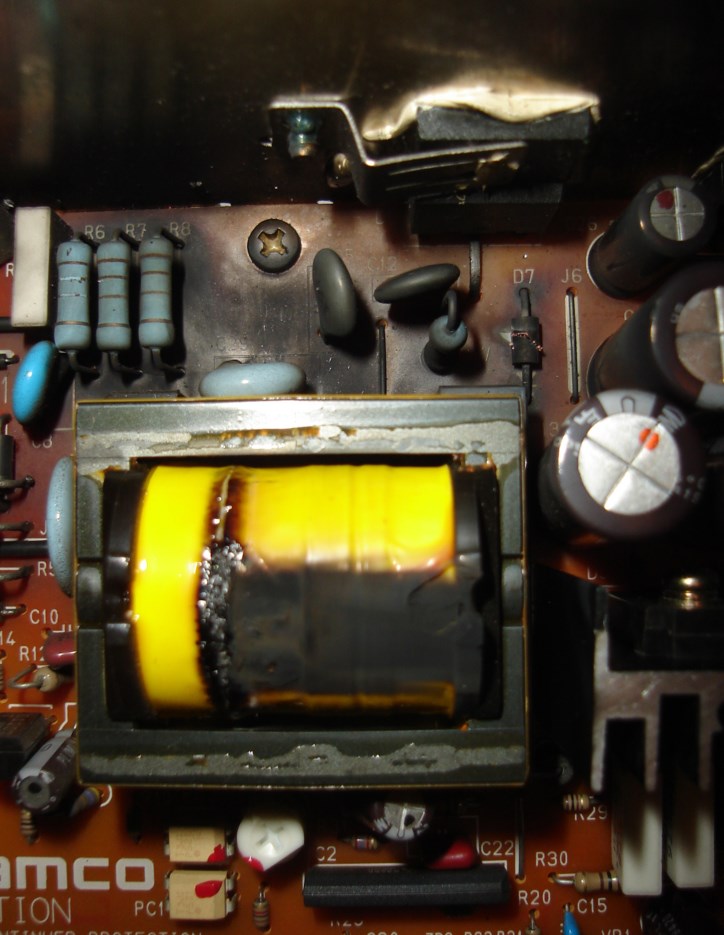

Вот он этот несчастный блок питания, который не выдержал позора и самоубился:
ВЫВОД: покупаете дорогое профессиональное оборудование? Не экономьте на своей безопасности - работайте с профессионалами и будет вам счастье!
